變頻串聯諧振試驗裝置各組成部分的具體作用
點擊次數：5 更新時間：2025-09-11
變頻串聯諧振試驗裝置是一種基于串聯諧振原理設計的高壓測試設備，廣泛應用于電力、冶金、石油等行業。以下是其各組成部分的具體作用：

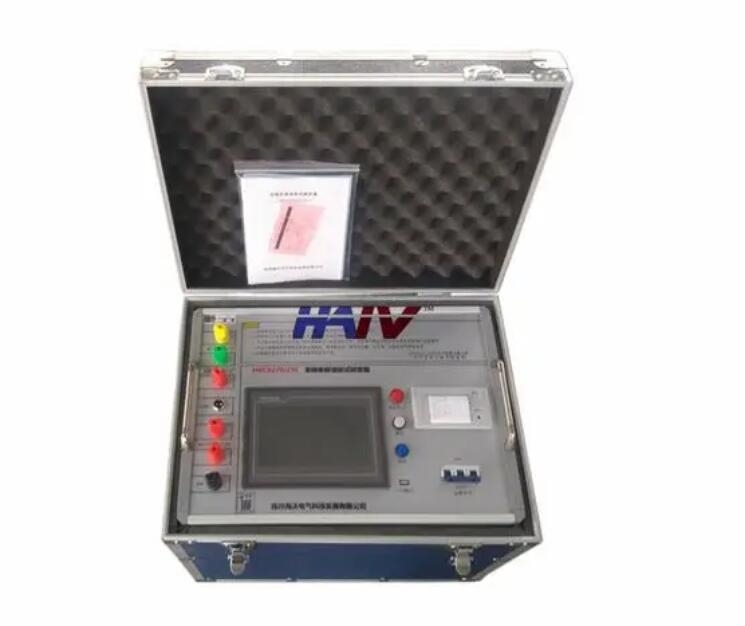

1.變頻電源
功能特性：將輸入的固定頻率工頻交流電轉換為頻率可調的正弦波輸出，支持電壓連續調節。該模塊集成了操作控制、保護機制與監測功能于一體，能夠精準調整輸出參數以匹配不同試驗需求。
核心優勢：通過改變輸出頻率實現回路諧振條件的優化，使電抗器與被試品電容形成共振狀態。在此狀態下，較小的輸入電壓即可在試品上產生高倍數試驗電壓，顯著降低對電源容量的要求。例如，在諧振時試品電壓可達勵磁變高壓端輸出電壓的Q倍，有效提升測試效率和安全性。
2.變頻串聯諧振試驗裝置激勵變壓器（勵磁變壓器）
升壓隔離作用：負責將變頻電源提供的低電壓升高至適合高壓試驗的水平，同時實現高低側電氣隔離，保障操作人員的安全防護及設備的穩定運行。
能量傳遞樞紐：作為連接電源與諧振回路的關鍵部件，它將調頻后的功率傳輸至由電抗器和試品組成的串聯諧振電路，確保能量高效耦合，為后續的高電壓生成提供基礎支撐。
3.電抗器
諧振條件達成：與被測設備的電容性負載共同構成串聯諧振回路。當系統工作于特定頻率時，電感與電容相互作用引發諧振現象，從而在試品上施加所需的高試驗電壓。
波形質量保證：采用高品質材料制造，減少自身損耗并抑制非線性相移，保證輸出波形接近理想正弦波，避免因畸變導致的測量誤差或設備損傷。
4.變頻串聯諧振試驗裝置電容分壓器
電壓測量監控：并聯于被試品兩端，實時采集諧振過程中的高壓數值，并將信號反饋至控制系統進行顯示記錄。這一設計便于精確掌控試驗進度及異常狀況識別。
安全防護機制：內置過壓檢測功能，當監測到超過設定閾值的電壓時立即觸發保護動作，切斷電源供應，防止因過載造成的設備損壞或安全事故。
